產品簡介 Product Introduction

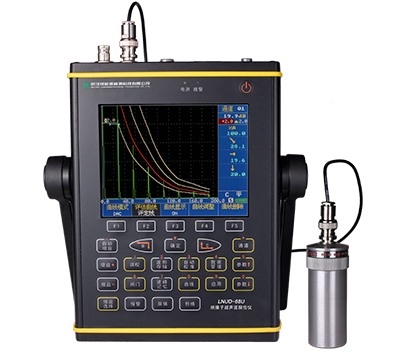

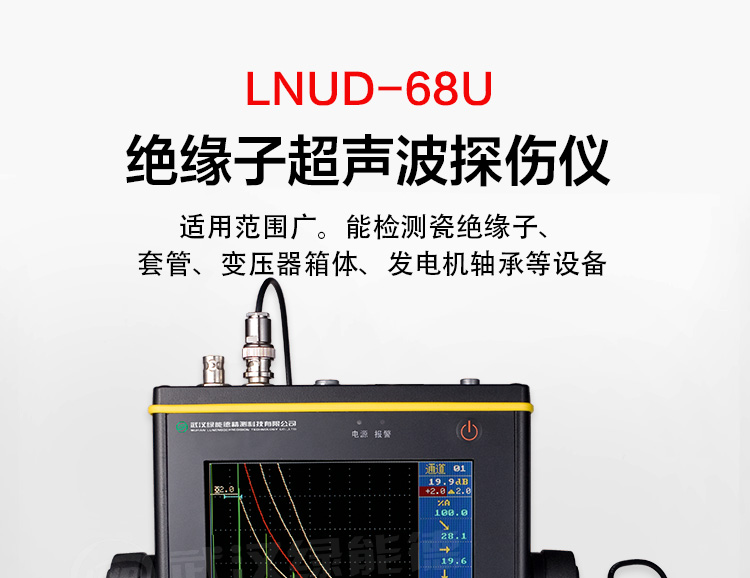

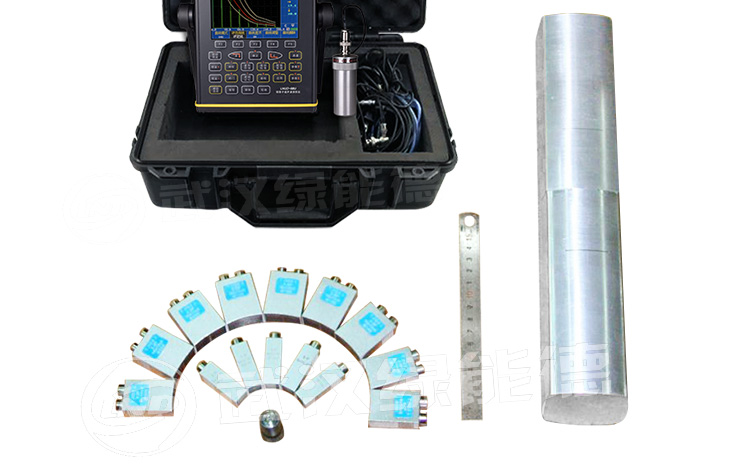

武漢綠能德精測科技有限公司LNUD-68U絕緣子超聲波探傷儀，電力專用超聲波探傷儀主要是針對電力各瓷瓶套管的無損檢測而設計，內置各類瓷瓶的相關參數，配備全套（15個）各種規格的探頭和絕緣子標準試塊，在功能上更加完善，除了可以對絕緣子、套管等進行無損檢測外還能對電力桿塔、電機軸承、火電壓力容器、母排、線夾等進行全方位的檢測并配備全套探頭。
絕緣子是發電廠和變電站運行的重要組成設備，起著支撐導線和絕緣的作用，其工作狀態直接影響電網供電安全。由于絕緣子無固有形變且韌性極低，大多數瓷絕緣子長期承受電網運行中的機械負荷以及風雪日曬等惡劣天氣的影響，使其附加應力增大而集中，導致內部缺陷急速擴大，極易引發瓷絕緣子脆性斷裂，造成電網嚴重事故。
近年來各地時常出現瓷絕緣子斷裂事故的報道，特別是在寒冷、溫差大的地區，不僅嚴重影響供電安全，造成重大經濟損失，還對運行人員及檢修人員的人身安全構成威脅，成為電力系統安全運行的一大隱患，因此檢測絕緣子內部物理狀態勢在必行。
為此，國家電網公司發布了生技[2005]174號的文件及《高壓支柱瓷絕緣子現場檢測規程》 ，以加強高壓支柱瓷絕緣子的技術監督工作、規范高壓支柱瓷絕緣子超聲波無損檢測方法。
而超聲波檢測可以克服以上檢測方法的不足，它是利用入射角等于或接近第一臨界角的縱波在界面上產生波形轉換，從而會在瓷瓶近表面產生一束接近平行的爬波，當遇到有裂紋等缺陷時，爬波會被反射回來，通過信號轉換、傳送到儀器，在儀器顯示屏上會有獨立的缺陷回波顯示。通過觀察儀器就可以很容易地實行對絕緣子的無損檢測。這種方法除了能克服以上方法的不足外，具有靈敏度高、穿透力強、檢測速度快、對被測試品和人員均無害等優點。產品參數 Product Parameters
技術參數
工作頻率
（0.5~20）MHz
增益調節
110dB (設手動0.1dB、2dB、6dB步進)
檢測范圍
（0~9999）mm鋼縱波
聲速范圍
（0 ~ 9000）m/s
動態范圍
≥32dB
垂直誤差
≤3％
水平誤差
≤0.1％
分 辨 力
＞42dB（5P14）
靈 敏 度
＞62dB（深200mmФ2平底孔）
顯 示 屏
TFT真彩顯示屏
數據存儲
存儲21組探傷參數，1000幅探傷回波
電源電壓
直流（DC）7.4V鋰電池連續工作12小時；
交流（AC）220V
環境溫度
（-25 ~ 50）℃（參考值）
相對濕度
（20 ~ 95）％ RH
外型尺寸
210×168×50（mm）
重 量
整機帶內置電池1.8 kg
注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。
2.了解更多華天產品信息請進入 產品中心 。服務熱線：400-8855-448
產品特征 Product Characteristics
-
1、適用范圍廣。能檢測瓷絕緣子、套管、變壓器箱體、發電機軸承等設備；
2、國家電網規程認可。與其他產品相比，超聲波探傷方法為國家電網規程認可的機械探傷方法，絕緣子缺陷檢出率可達100%，能高靈敏度探測內部細微缺陷，在效果上其他產品無法比擬；

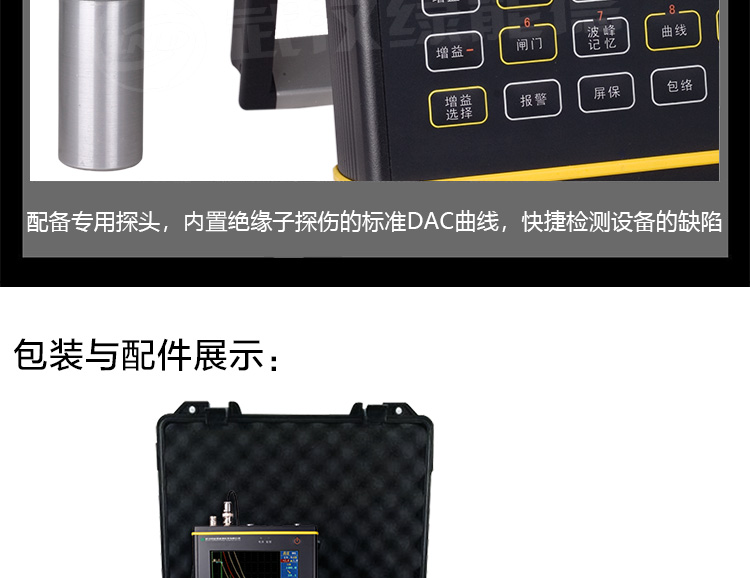

3、配備專用探頭，與被試品曲面實現完美匹配，快捷檢測設備內部的缺陷；

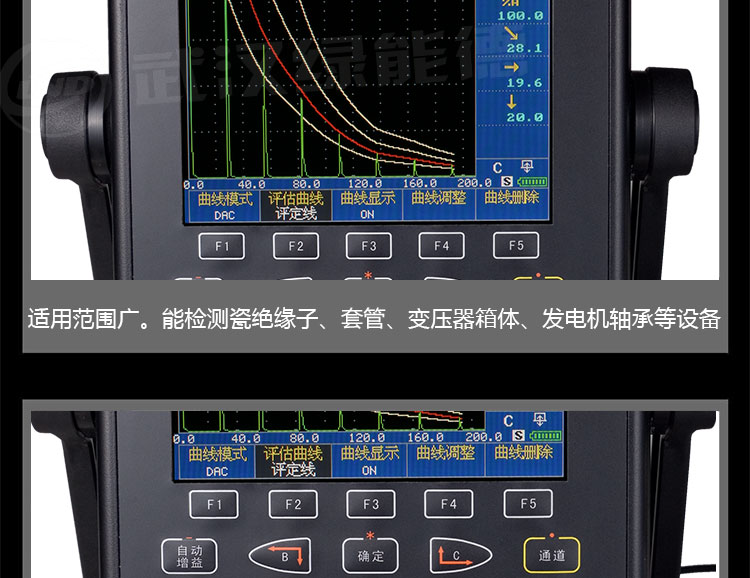

4、內置支柱絕緣子探傷的標準DAC曲線，內部裂紋超出標準時自動發出警報，提示有內部缺陷；

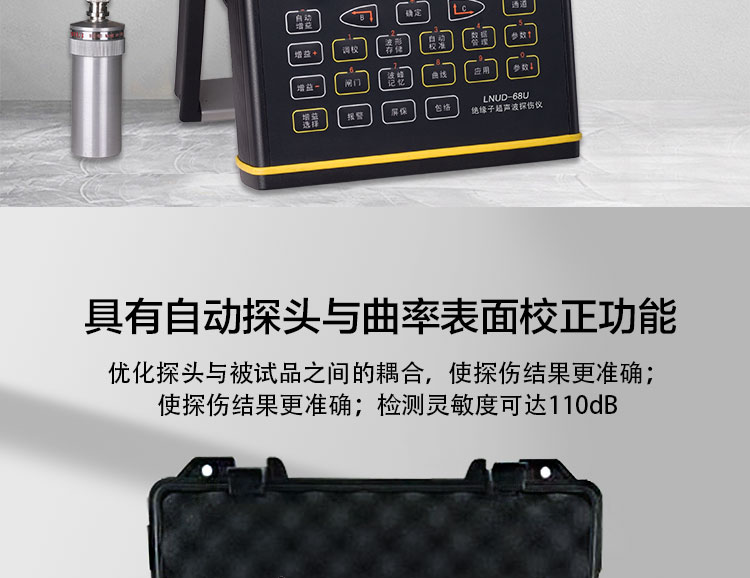

5、具有自動探頭校正功能和曲率表面校正功能，優化探頭與被試品之間的耦合，使探傷結果更準確；檢測靈敏度可達110dB；

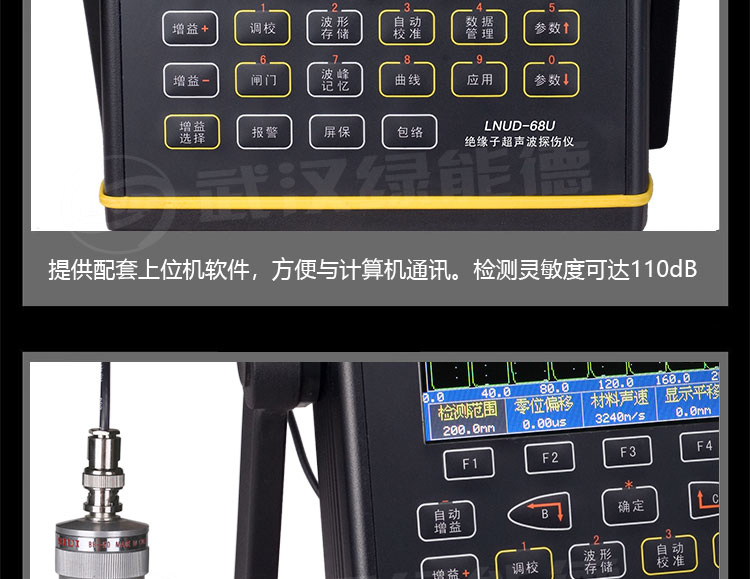

6、提供配套上位機軟件，方便與計算機通訊；
-
產品證書 Product Certificate
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
