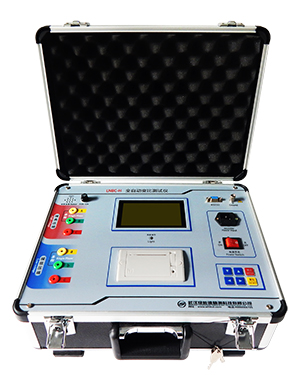

武漢綠能德專業生產變壓器變比測試儀(又稱全自動變比測試儀），接下來為大家分享變壓器變比誤差介紹。
變壓器變比測量
一般判斷一個變壓器的好壞需要以下幾個試驗︰交流耐壓，直流電阻，變比，容量，空負載損耗。
對于變比試驗，主要是測量實際的變壓器變比誤差。變壓器上的銘牌上都有表明高壓側分接檔位的電玉。低壓側也有標明0.4kV即400V，高壓側電壓除以400，就是這個檔位的額定變比。要測的就是實際測的比與這個額定變比的誤差。
變壓器變比誤差
1、變比是變壓器設計時計算誤差的一個概念。一般的變比大于3時，變壓器變比誤差需小于百分之0.5；變比小于等于3時，變壓器變比誤差需小于百分之1。
2、變壓器原繞組和變壓器副繞組中的感應電勢，與繞組的匝數成正比。根據兩側功率相同，功率等于電壓的平方與電阻的比值，從而得出電壓比，即變比。
3、原繞組輸入電壓與副繞組輸出電壓之比，等于它們的匝數比，比值K稱為變比系數。例：變壓器的芝比110kV/11kV=10。
分析變壓器變比誤差原因
1、在變壓器生產繞制時圈數有誤差;
2、變壓器初級線圈產生的磁通不能完全穿過次級，存在“漏磁”現象;
3、變壓器的工作電流在線包直流電阻、漏感電抗上存在電壓降。
變壓器變比誤差合格范圍
35kV以下，電壓比小于3的，變壓器電壓比誤差允許偏差正負1%。其他所有變壓器電壓比允許偏差正負0.5%。主要依據1985年水利電力部的電氣設備預防性試驗規程。
