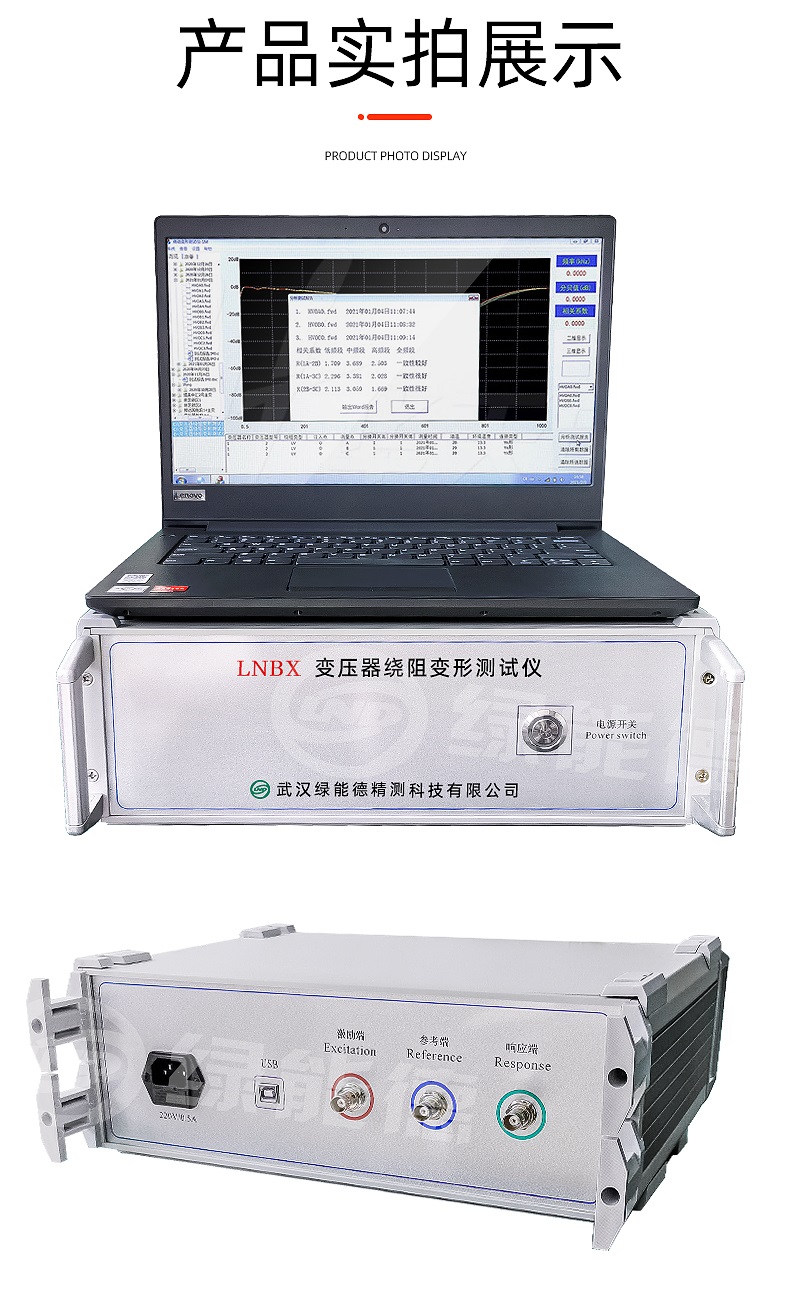

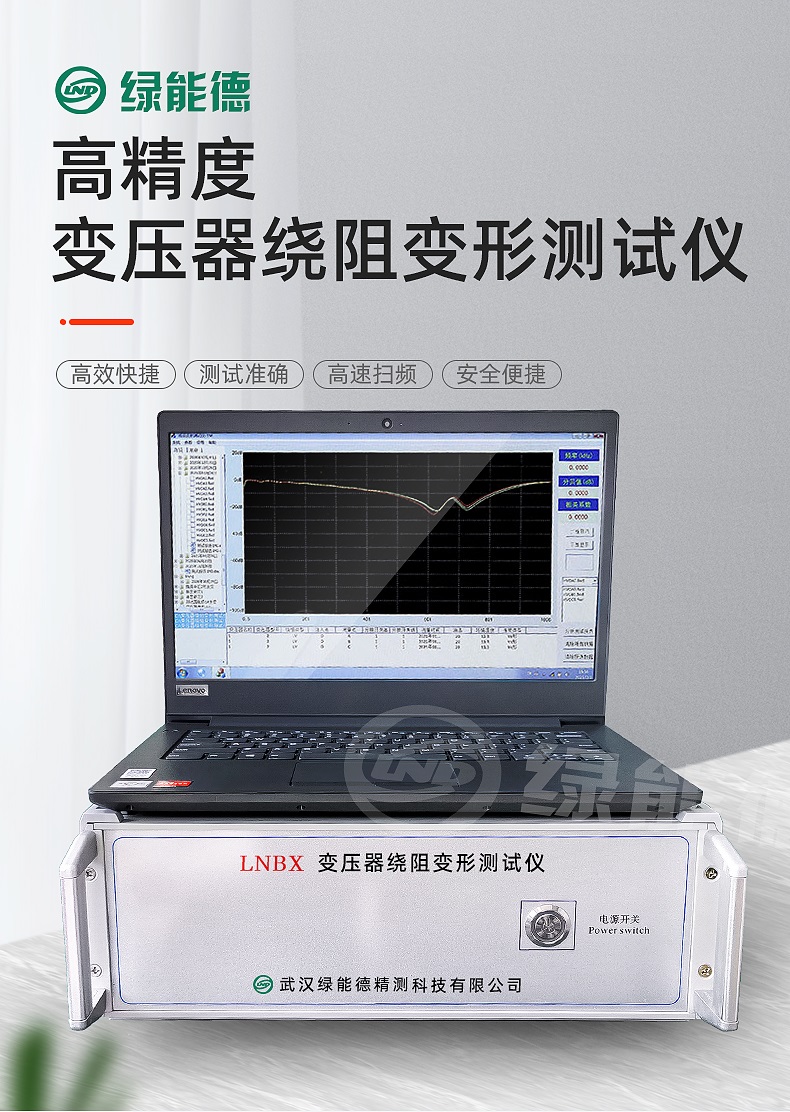

產品簡介 Product Introduction
本儀器根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，對變壓器內部故障作出準確判斷。
變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。
變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的變壓器繞組測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。
產品別稱：電力變壓器繞組變形測試儀、變壓器繞組變形檢測儀、變壓器繞組變形測量儀、變壓器繞組變形分析儀
產品參數 Product Parameters
掃描方式：(儀器具備線性掃頻測量和分段掃頻測量雙測量系統)
線性掃頻測量范圍 （1kHz)～(1MHz) 分段掃頻測量范圍 （0.5kHz）-（1kHz） （0.5kHz）-（1kHz） （10kHz）-（100kHz） （100kHz）-（500kHz） （500kHz）-（1000kHz） 幅度測量范圍 （-100dB)～(+20dB) 幅度測量精度 +20dB～-60dB ； ±1dB -60dB～-100dB ； ±2dB 掃描頻率精度 0.01% 信號輸入阻抗 1MΩ 信號輸出阻抗 50Ω 同相測試重復率 99.5% 測量儀器尺寸(長×寬×高) 300×340×120mm3 儀器鋁合金包裝箱尺寸(長×寬×高) 310×400×330mm3 儀器重量 10kg 注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。
2.了解更多武漢綠能德產品信息請進入 產品中心 。服務熱線：4000068705
產品特征 Product Characteristics
-
1、硬件機芯采用DDS專用數字高速掃頻技術，準確診斷出繞組發生扭 曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障。
-
2、采集控制采用高集成化微處理器，選用精密、高穩定元器件，高速雙通道16位A/D采樣(現場試驗改變分接開關，波形曲線有明顯變化)，對同一相重復試驗，測量重復率在99.5%以上。
-
3、儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能,兼容當前國內兩種技術流派的測量模式。
-

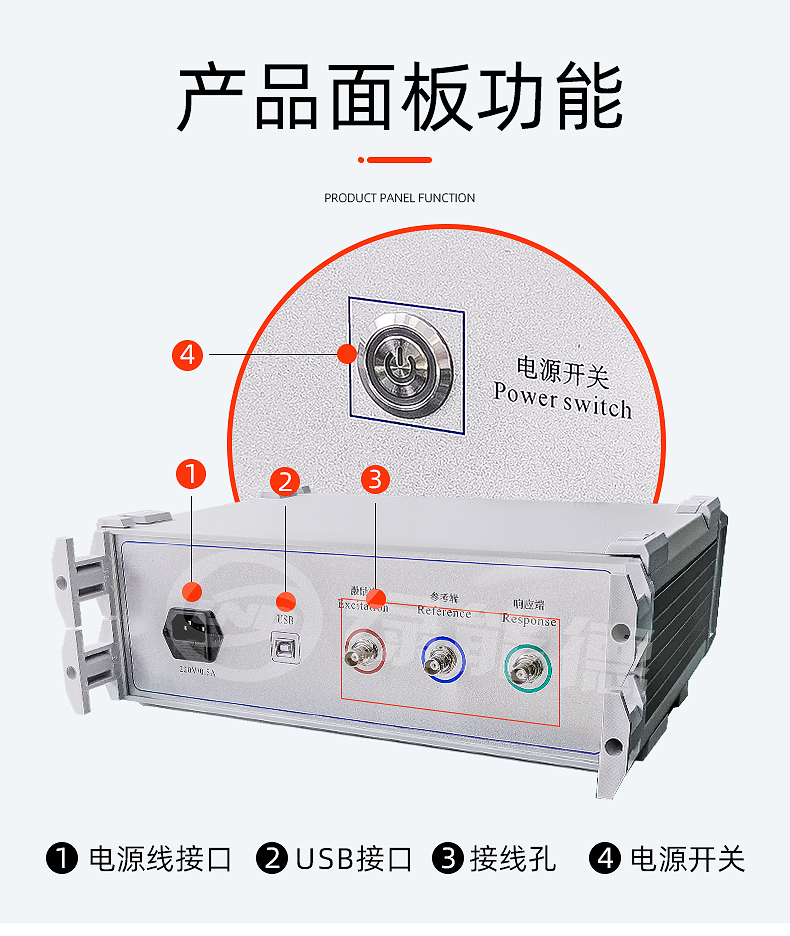

4、在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆裝的情況下就完成所有測試。
-
5、測量變壓器時,接線人員可任意布放信號輸入輸出引線,對測量結果無影響,接線人員可停留在變壓器油箱上面,不必下來,減輕勞動強度。
-
6、幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用。
-

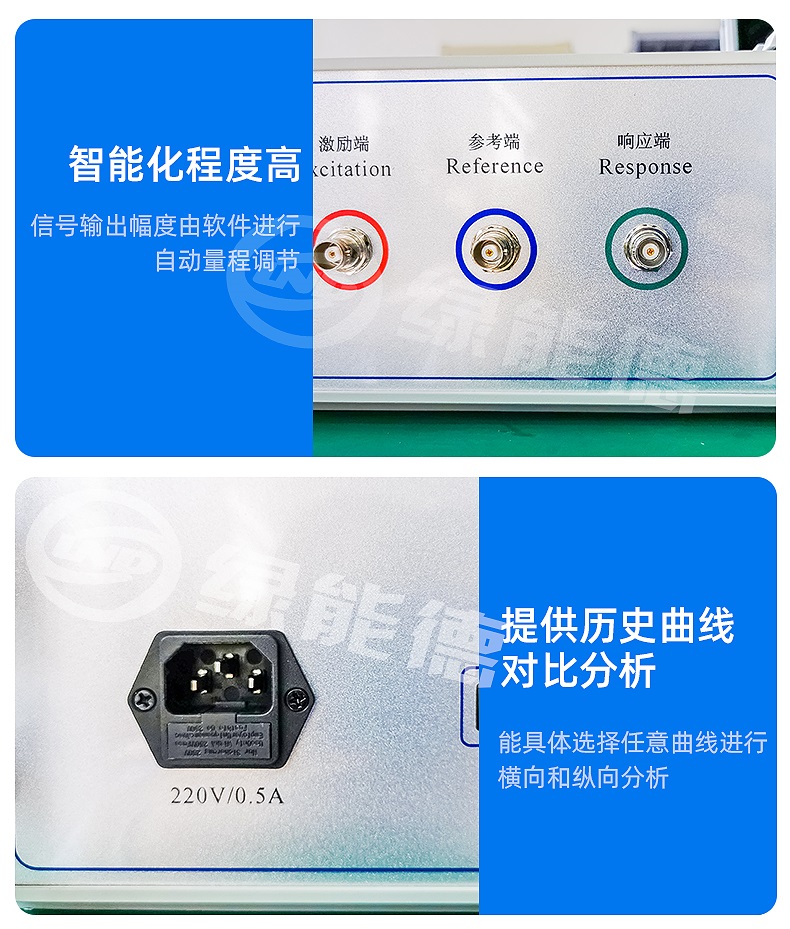

7、儀器智能化程度高，信號輸出幅度由軟件進行自動量程調節，最大幅度峰值±10V，自動調節采樣頻率。
-
8、儀器具備多種頻率線形掃頻測量系統測量功能，線形掃頻測量掃描頻率高達1MHz，頻率掃描間隔可分為0.25kHz、0.5kHz和1kHz,對變壓器變形情況提供更多的分析。
-
9、提供歷史曲線對比分析，可同時加載多條歷史曲線觀察，能具體選擇任意曲線進行橫向和縱向分析。配有專家智能分析診斷系統，可以自動診斷變壓器繞組的狀態，同時加載6條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
-

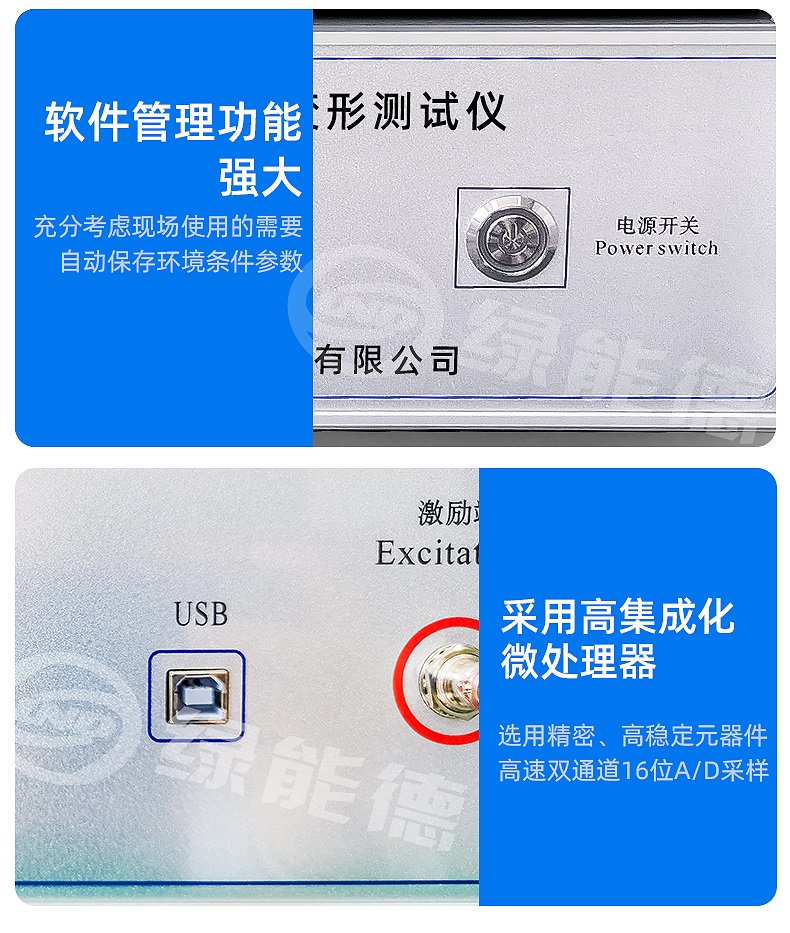

10、軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動分析存盤，并生成電子文檔(Word)保存，且具有彩色打印功能，方便用戶出測試報告。
